위즈웰 오븐 GL-42 수리하기

위즈웰 오븐 GL-42 오븐 예열 중 전원이 나가 휴즈(퓨즈)를 교체했습니다.

1. 오븐 뒷면입니다.

빨간색 원 부분의 나사를 전부 풀어주세요.

나사 종류에 따라 사이즈가 다르니 같은 나사끼리 잘 모아두세요.







2. 오븐 바닥면입니다.







빨간색 원 부분의 고무패킹을 빼내면 안쪽에 나사가 있습니다.

풀어주세요.





3. 초록색 원 부분에 나사 홈은 삼각형입니다.

전용 드라이버로 풀어주셔야 합니다. 다른 방법으로는 삼각형에 들어가는 작은 사이즈의 육각렌치를 이용하셔도 가능합니다.

삼각형 홈 나사 전용 드라이버.

위 내용대로 나사를 전부 풀어낸 후 커버를 벗겨주세요.

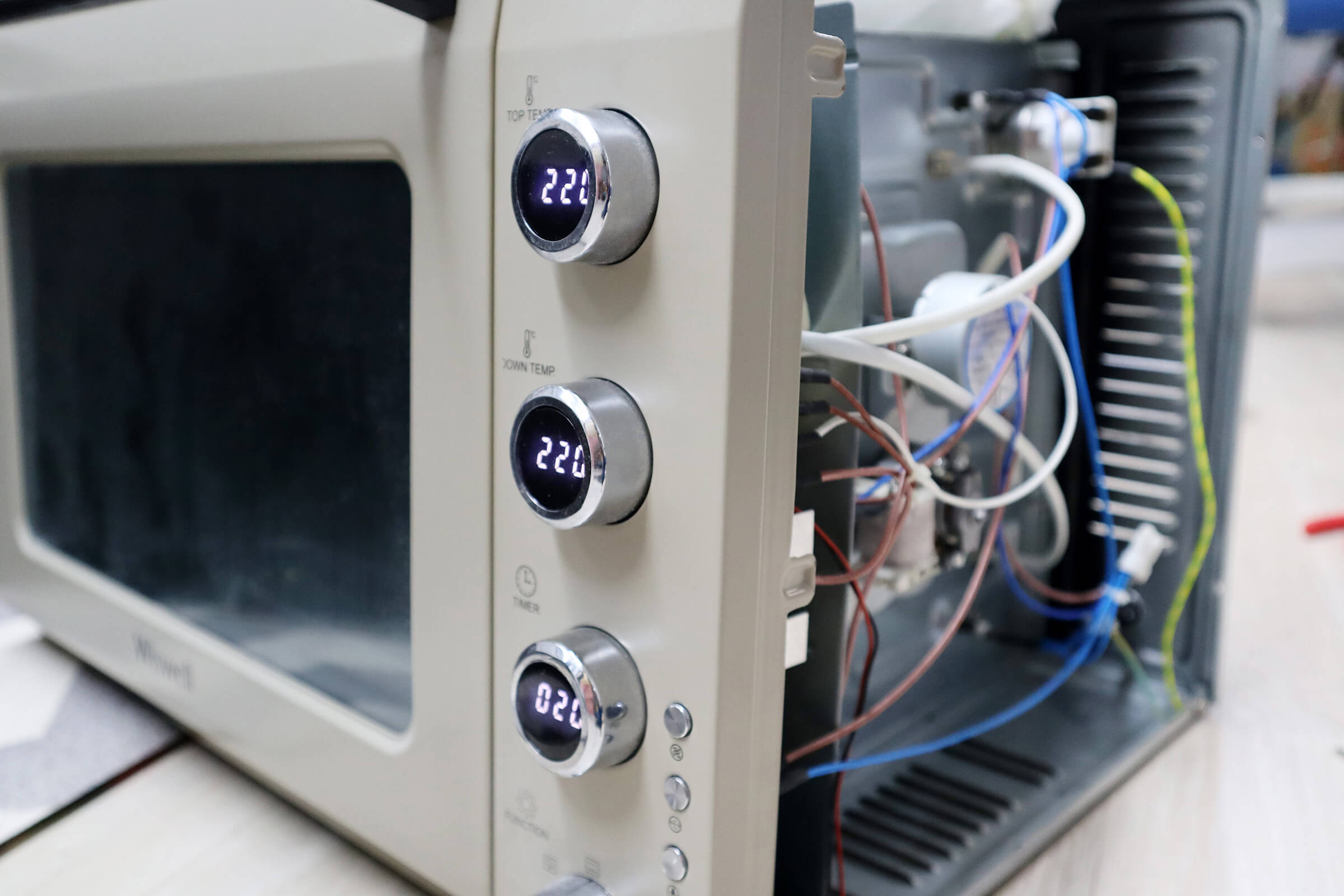

측면 패널 부분에 전선들입니다. 끊어지지 않도록 주의해주세요.

4.빨간색 원 안쪽에 보이는 부속이 온도휴즈입니다.

온도휴즈를 분리하기 위해 나사를 하나 더 풀어야 합니다.

전등 아래쪽에 위치한 나사를 풀어야 온도휴즈를 떼어낼 수 있습니다.

떼어낸 온도휴즈
- 전선은 꽉 잡고, 흰색 피복을 살포시 잡고 당기면 피복을 밀어낼 수 있습니다.

예) 왼손은 전선 잡고, 오른손은 피복 살포시 잡아서 오른쪽으로 당기면 빠짐.

온도휴즈가 드러났습니다.

5. 온도휴즈의 192라는 숫자 확인하세요.

인두기 없고, 연결핀(Crimp Contact Pin)도 없기 때문에 온도휴즈의 다리 부분을 최대한 길게 바짝 잘라내주었습니다.

새 온도휴즈의 기존 온도휴즈의 다리 부분을 롱노즈와 펜치를 이용해서 꼬아주었습니다.

옆으로 빼놓았던 피복 다시 씌워주세요.

반드시 작동이 되는지 테스트하시고 조립해주세요.

조립은 분해의 역순입니다. 조립하는 과정에서 뒤판을 끼울 때 잡아주는 사람이 있어야 끼우기 수월합니다.
